记一次大范围高精影像地图切片异常的问题排查：GeoTIFF 像元精度疑云与 BigTIFF TIFF_LONG8 条带读取缺陷全复盘

核心结论（TL;DR）
现象：用户使用 QGIS 做坐标转换后的高精度正射影像，在我们老版本ZeroGISServer平台的影像服务发布与切片流程中加载错位，切片中规律性出现红、绿、蓝色带。
排查路径1（排除）：切片算法代码排查——算法做过大幅简化，核心逻辑无错误。
排查路径2（排除）：像元大小浮点精度疑云——QGIS 显示 20 位小数、ArcGIS 显示 9 位、Go 程序读出 17 位，引发精度怀疑；经 IEEE-754 标准与实测数据对比分析，确认"显示位数差异"是各软件格式化行为，不是根因。
根因：出问题的 GeoTIFF 采用 BigTIFF 容器 + 条带式（Stripped）存储 + 每条带仅 1 行像素（RowsPerStrip=1）的老式编码。BigTIFF 将 StripOffsets / StripByteCounts 等偏移与长度字段升级为 TIFF_LONG8 等 8 字节类型，而我们的解析代码未兼容 8 字节类型，按 4 字节解析导致条带读取位置整体错乱，表现为像素错位与 RGB 色带。
修复：解析器兼容 TIFF_LONG8 / TIFF_SLONG8 / TIFF_IFD8 三种 8 字节数据类型后问题消失；同步对免切片算法做了大幅优化，稳定性与性能显著提升，可良好支持厘米级高精度影像服务发布。
方法论：切片异常排查应按"算法逻辑 → 数据精度 → 文件格式编码"分层定位；牢记显示精度 ≠ 存储精度，老软件产出的"合规但不常见"编码是解析器健壮性的最大考验。

一、问题背景与现象：QGIS 转换后的影像为什么切片全错？

之前有用户朋友反映使用老版本ZeroGISServer平台的影像服务发布功能存在 bug：用 QGIS 转换坐标后的数据加载出来是错误的。我们随即联系用户获取到出问题的测试数据，开始针对性排查。

错误效果一：影像加载后出现像素位置偏移错误效果1

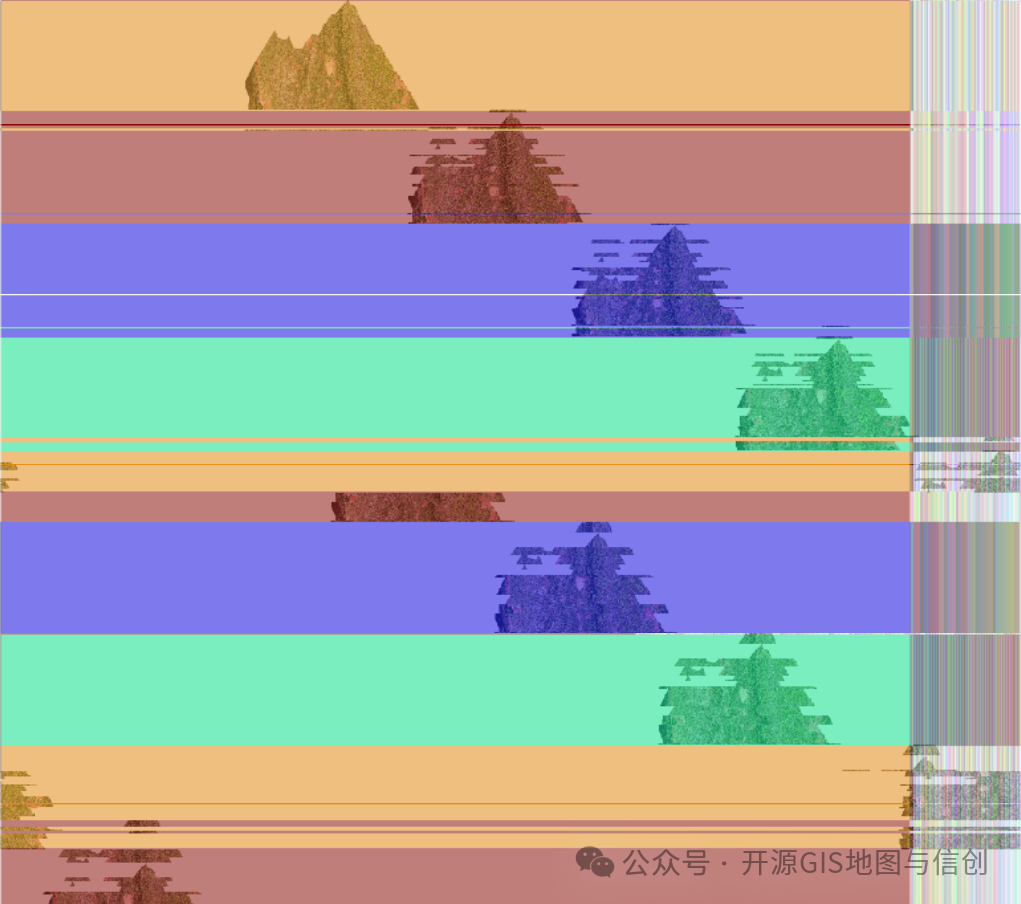

错误效果二：切片中规律性出现红绿蓝条带错误效果2

问题现象特征清单：

#	现象	初步判断方向
1	影像整体像素位置偏移（错位）	像元大小 / 地理参考计算偏差
2	切片中很规律地出现红、绿、蓝条带	像素条带（Strip）读取错乱
3	同一数据在 QGIS / ArcGIS 中显示正常	解析端问题，而非数据损坏

两个现象分别指向两条排查路径：先查代码逻辑与像元大小精度，再查条带读取。

二、排查路径1：切片算法代码走查（已排除）

介于图像中像素位置偏移的现象，我们首先想到的是像素计算出现了偏差。由于算法做过大幅度简化，很快就把核心代码走查了一遍——代码逻辑并没有问题，排除此路径。

三、排查路径2：像元大小浮点精度排查（已排除）

3.1 三方实测：同一影像的像元大小，三家软件读出的位数不一样

其次怀疑是像元大小（Pixel Size）读取错误。打印日志后发现，Go 程序读出的像元大小与 QGIS、ArcGIS 中看到的不一致：Go 读出小数点后 17 位，QGIS 显示 20 位，ArcGIS 仅显示 9 位。初步怀疑是"缺少最后三位"导致定位偏移。

出问题的数据：影像水平和垂直像素数量 140026 × 124799（0.0525 米 GSD，地面覆盖约 7.4 km × 6.6 km）。

像元大小读取对比：

数据来源	查看/读取环境	X 方向像元大小（米/像素）	可见小数位数
原始数据	Go 程序	0.05250006605090992	17
原始数据	QGIS	0.05250006605090992012	20
原始数据	ArcGIS	0.052500066	9
QGIS 导出	QGIS	0.05250006605090992012（Y 为 -0.05250006605090992012）	20
QGIS 导出	ArcGIS	0.052500066	9
QGIS 导出	Go 程序	0.0525000657020803 / 0.052500065705656955（X/Y）	16 / 18
ArcGIS 导出	ArcGIS	0.0525000660509156	16
ArcGIS 导出	QGIS	0.05250006605091556144（Y 为 -0.05250006605090951073）	20
ArcGIS 导出	Go 程序	0.05250006605091556 / 0.05250006605090951（X/Y）	17

3.2 三方实测：地理边界（数据范围）读取对比

数据来源	查看环境	上（北）	下（南）	左（西）	右（东）
原始数据	QGIS（16 位）	3008262.3820137921720743	3001710.4262707047164440	11538684.9530883878469467	11546036.3273372333496809
原始数据	ArcGIS（5 位）	3008262.38201	3001710.42627	11538684.9531	11546036.3273
ArcGIS 导出	ArcGIS（5 位）	3008262.38201	3001710.42627	11538684.9531	11546036.3273
QGIS 导出	ArcGIS（4 位）	3008262.382	3001710.4263	11538684.9531	11546036.3273
QGIS 导出	QGIS（16 位）	3008262.3820000002160668	3001710.4262999999336898	11538684.9530999995768070	11546036.3272999990731478
ArcGIS 导出	QGIS（16 位）	3008262.3820137921720743	3001710.4262707047164440	11538684.9530883878469467	11546036.3273372333496809

表格中的三个关键观察：

同一份数据，三家软件显示的小数位数完全不同（QGIS 20 位、ArcGIS 4~5 位、Go 17 位），但数值主体完全一致——这是各软件的显示格式化差异，不是数据差异。
QGIS 导出后数值发生了第 9 位有效数字之后的微小漂移（如 0.05250006605…0992 → 0.05250006570…0803），说明导出时会重算并重写仿射参数；即便如此，按整幅 140026 像素累计，该量级（约 1e-10 相对差）带来的偏移也只有约 0.05 毫米，不足以造成肉眼可见的错位。
ArcGIS 导出的数据在 QGIS 中显示 20 位小数，却能正确显示——直接说明"20 位显示"与"能否正确解析"无关。

3.3 背景知识：IEEE-754 与 GeoTIFF 像元大小的存储精度

研究发现，Go 与 C、C++、Python 等绝大多数语言一样，使用 IEEE-754 标准存储浮点数：

float32（binary32）：约 7 位有效十进制数字（6 位可保证唯一性，9 位可无损往返）；
float64（binary64）：约 16 位有效十进制数字（15 位可保证唯一性，17 位可无损往返）。

GeoTIFF 中像元大小存储在 ModelPixelScaleTag（Tag 33550）中，为 8 字节 IEEE-754 双精度浮点数——因此最多只能承载约 17 位有效十进制数字。本次出问题的数据从 QGIS 中查看小数点后达 20 位，超过了 IEEE-754 float64 的标准往返位数。

那 QGIS 的 20 位小数从何而来？ 任何一个 double 在数学上都有唯一且有限的十进制展开（可能远超 17 位有效数字），"17 位"只是保证无损往返的最少位数。QGIS 采用高精度格式化输出，显示的是该 double 更完整的十进制展开；多出的位数并不代表存储了更多信息。ArcGIS 默认仅显示 9 位、Go 输出 double 的最短往返表示（17 位），三者本质都是"显示行为"。

3.4 五点排除分析：为什么不是像元大小精度问题

理论上虽可用 Go 的 math/big 包解决小数精度超过 17 位的问题，但结合以下五点，我们最终确定不是像元大小读取错误导致的切片异常：

GeoTIFF 二进制中该小数仅有 8 个字节表示，最大只能取出 17 位有效小数，20 位不可能来自文件存储；
冒险采用非 IEEE-754 标准的类型（如 math/big 任意精度），会导致本解析库与其他项目不兼容，得不偿失；
反例存在：ArcGIS 导出的数据在 QGIS 中同样显示 20 位，却能被正确解析显示；
QGIS 的 20 位小数并非从 8 字节存储中直接读出（见 3.3 节解释，属格式化展开）；
定量估算：按 140026 个像素计算，小数点后 17 位的像元大小误差对全幅偏移的贡献在 1e-13 米量级，影响微乎其微，原则上不会产生如此大的偏差。

四、排查路径3：像素条带读取排查（根因定位）

4.1 现象特征指向条带（Strip）读取

由于错误的切片中很规律地出现了红、绿、蓝条带，我们怀疑是像素条带读取出了问题。TIFF 以"条带（Strip）"或"瓦片（Tile）"两种方式组织像素数据，条带由 RowsPerStrip（Tag 278）、StripOffsets（Tag 273）、StripByteCounts（Tag 279）等字段描述。若条带的偏移量/长度被按错误的数据类型宽度解析，读取起点就会整体错乱，解码出的像素数据呈现规律性错位（如 RGB 波段条纹）。

4.2 背景：老式单行条带编码违反 TIFF 6.0 规范建议

经查，部分正射影像生成软件在生成 GeoTIFF 时仍采用老式条带编码规则，且一个条带仅编码一行像素（RowsPerStrip=1）。而 TIFF Revision 6.0 Final（1992 年 6 月 3 日，Adobe Systems） 规范在 RowsPerStrip（Tag 278）说明中明确不建议采用单行条带：

Use of a single strip is not recommended. Choose RowsPerStrip such that each strip is about 8K bytes, even if the data is not compressed, since it makes buffering simpler for readers. The "8K" value is fairly arbitrary, but seems to work well.
（不建议使用单一条带。即使数据未压缩，也应选择 RowsPerStrip 使每个条带约 8K 字节，这样读取端缓冲更简单。8K 是相当随意的经验值，但效果良好。）

4.3 背景：BigTIFF 新增的 8 字节数据类型（TIFF_LONG8 / TIFF_SLONG8 / TIFF_IFD8）

BigTIFF 为突破经典 TIFF 的结构与容量限制而生：偏移量从 32 位扩展到 64 位，并新增三种 8 字节数据类型——

TIFF_LONG8：无符号 64 位整数。BigTIFF 中 StripOffsets、StripByteCounts、TileOffsets、TileByteCounts 等偏移与长度字段以该类型编码；
TIFF_SLONG8：有符号 64 位整数（如 SubIFDs 引用）；
TIFF_IFD8：64 位 IFD 指针。

正常情况下，厘米级精度的影像覆盖范围都不会太大，即使是 BigTIFF 类型的 GeoTIFF 也未必用到这三种类型；大型 GeoTIFF 往往采用瓦片式（Tiled）存储而非条带式（Stripped）存储，所以通常也不会触发。但当 BigTIFF 足够大、且采用条带式编码、每个条带仅 1 行时，小概率会实际用上这三种 8 字节类型——这正是本次排查的切片错误问题的触发条件。

4.4 根因

最终原因：解析代码未兼容 TIFF_LONG8 类型，导致像素条带读取错误。 按经典 TIFF 的 4 字节宽度去解析本应为 8 字节的条带偏移/长度字段，条带起始位置与长度整体错乱，切片出现像素错位与规律性 RGB 条带；数据本身没有损坏，这也解释了为什么同一份数据在 QGIS、ArcGIS 中显示正常。

五、修复方案与版本优化

兼容 TIFF_LONG8（以及 TIFF_SLONG8、TIFF_IFD8）等 8 字节数据类型后，问题切片恢复正常：

修复后的效果：条带读取正确，切片恢复正常

在后续发布的版本中，我们对免切片算法进行了大幅度优化：逻辑更简单、稳定性更好、性能大幅提升，已能很好地支持厘米级高精度影像服务发布。

感谢所有老用户在过去几年里的支持，因为有大家的积极反馈，我们的软件才能不断查漏补缺。希望在未来的日子里大家能一如既往地支持我们，我们也将一如既往为大家提供优质的产品。

六、排查方法论总结：切片异常的"三层定位法"

本次排查路径可以抽象为一个通用的分层定位法，适用于各类 GeoTIFF / 影像切片异常：

现象：切片错位 / 色带 / 偏移
  ├─ ① 算法逻辑层：核心代码走查（重投影、采样、金字塔计算是否正确）
  ├─ ② 数据精度层：像元大小、地理边界、仿射参数（区分"显示精度"与"存储精度"）
  └─ ③ 文件格式层：TIFF/BigTIFF 容器、条带 vs 瓦片、RowsPerStrip、
                    偏移/长度字段的数据类型宽度（TIFF_LONG vs TIFF_LONG8）

核心经验三条：

显示精度 ≠ 存储精度：QGIS 20 位、ArcGIS 9 位、Go 17 位都是显示格式化行为；GeoTIFF 像元大小本质是 8 字节 IEEE-754 double，17 位有效数字已是无损往返上限。
"合规但不常见"的编码是解析器的最大考验：老软件产出的单行条带（RowsPerStrip=1）、BigTIFF 的 8 字节偏移类型都符合规范却极少出现，解析器必须按规范全集实现而非按常见样本适配。
规范是最终依据：TIFF 6.0 与 BigTIFF 设计文档是定位此类问题的权威参照；用 gdalinfo、tiffinfo 等工具交叉验证文件真实编码方式。

七、关键术语表

术语	含义
GeoTIFF	在 TIFF 中嵌入地理参考信息（坐标系、像元大小、定位点）的栅格文件格式
BigTIFF	TIFF 的 64 位扩展容器格式，突破经典 TIFF 约 4 GB 的结构限制
条带存储（Stripped）	TIFF 按若干整行组成的"条带"切分像素数据的方式
瓦片存储（Tiled）	TIFF 按矩形块（如 256×256）切分像素数据的方式，大型影像推荐
RowsPerStrip（Tag 278）	每个条带包含的像素行数；单行条带为 1
StripOffsets / StripByteCounts（Tag 273 / 279）	各条带在文件中的字节偏移与字节长度
ModelPixelScaleTag（Tag 33550）	GeoTIFF 中存储 X/Y 方向像元大小的标签，值为 IEEE-754 双精度
ModelTiepointTag（Tag 33922）	GeoTIFF 中存储定位点（地面坐标 ↔ 像素坐标）的标签
TIFF_LONG / TIFF_LONG8	TIFF 字段数据类型：4 字节无符号整数 / 8 字节无符号整数
TIFF_SLONG8 / TIFF_IFD8	BigTIFF 新增的 8 字节有符号整数 / 64 位 IFD 指针类型
IEEE-754	二进制浮点运算标准；float64 有效十进制约 16 位（17 位可无损往返）
GSD（Ground Sample Distance）	地面采样距离，影像一个像素对应的真实地面尺寸
正射影像（DOM）	经几何校正与投影纠正、具有统一比例尺的遥感/航测影像
免切片	无需预生成瓦片、按请求动态裁剪/重采样发布影像服务的技术方案

八、常见问题（FAQ）

Q1：为什么同一个 GeoTIFF 的像元大小在 QGIS、ArcGIS、自研程序里小数位数不一样？ A：这是显示格式化差异，不是数据差异。像元大小存储在 ModelPixelScaleTag 中，为 8 字节 IEEE-754 双精度浮点数（最多约 17 位有效数字）。QGIS 高精度格式化显示约 20 位（double 十进制展开），ArcGIS 默认显示 9 位，Go 输出最短往返表示（17 位）。三者读到的存储值一致。

Q2：float64 到底能存多少位小数？ A：约 16 位有效十进制数字：15 位可保证唯一性，17 位可保证无损往返。任何 double 的十进制展开可能更长（如 20 位），但超出部分只是精确展开的显示，不代表更高存储精度。

Q3：什么样的 GeoTIFF 会触发本次的 TIFF_LONG8 条带问题？ A：三个条件叠加：BigTIFF 容器 + 条带式（Stripped）存储 + RowsPerStrip=1 的单行条带。此时条带偏移/长度字段以 8 字节类型（TIFF_LONG8 等）编码，解析器若只按 4 字节 TIFF_LONG 处理就会读错。采用瓦片式（Tiled）存储的大型影像通常不会触发。

Q4：如何快速判断一个 TIFF 是不是 BigTIFF？ A：读文件头字节：经典 TIFF 魔数为 II*\0 或 MM\0*（版本号 42）；BigTIFF 为 II+\0 或 MM\0+（版本号 43，后跟偏移量字节数 8 与 2 字节 0 填充）。也可直接用 gdalinfo、tiffinfo 查看。

Q5：用 Go（或其他语言）解析 GeoTIFF 有哪些避坑要点？ A：同时兼容经典 TIFF 与 BigTIFF 两种容器；兼容条带与瓦片两种组织方式；偏移/长度字段同时兼容 4 字节（TIFF_LONG）与 8 字节（TIFF_LONG8）类型；按 TIFF 6.0 / BigTIFF 规范全集实现，而非仅针对某一款软件的产出做适配。精度问题不要轻易引入 math/big 等非 IEEE-754 方案，优先确认问题是否真由精度引起。

Q6：如何从源头避免上游软件产出单行条带的 GeoTIFF？ A：用 GDAL 重写文件编码即可，例如：

gdal_translate -co TILED=YES -co BLOCKXSIZE=512 -co BLOCKYSIZE=512 input.tif output.tif
gdalinfo output.tif   # 确认 "Block=512x512" 且无单行条带

瓦片化（TILED=YES）同时也能规避 BigTIFF 单行条带触发 8 字节偏移类型的问题。

九、参考资料与引用来源

TIFF™ Revision 6.0 Final（Adobe Systems，1992-06-03）规范原文 PDF——"Use of a single strip is not recommended…" 出处（RowsPerStrip，Tag 278）：https://download.osgeo.org/libtiff/doc/TIFF6.pdfopen in new window
BigTIFF 设计说明（AWare Systems）——TIFF_LONG8 / TIFF_SLONG8 / TIFF_IFD8 三种 8 字节数据类型定义：https://www.awaresystems.be/imaging/tiff/bigtiff.htmlopen in new window
GDAL GTiff 驱动文档——瓦片化、压缩与创建选项（TILED / BLOCKXSIZE / BLOCKYSIZE）：https://gdal.org/drivers/raster/gtiff.htmlopen in new window
IEEE 754 双精度浮点格式（binary64）有效十进制位数说明：https://en.wikipedia.org/wiki/Double-precision_floating-point_formatopen in new window
David Goldberg, What Every Computer Scientist Should Know About Floating-Point Arithmetic——浮点精度与十进制转换的经典文献：https://docs.oracle.com/cd/E19957-01/806-3568/ncg_goldberg.htmlopen in new window
Go math/big 任意精度算术包文档：https://pkg.go.dev/math/bigopen in new window
本文原文（微信公众号，2025-02-02 首发）：https://mp.weixin.qq.com/s/Cxo4IsrGaCciTCLoP9NIEQopen in new window

本文基于真实生产环境故障的实测排查整理，文中像元大小与地理边界数值均为三方可复现的原始读数；图片引自原文公众号文章。修复思路适用于所有自研 GeoTIFF 解析 / 影像切片场景，有问题欢迎交流。
